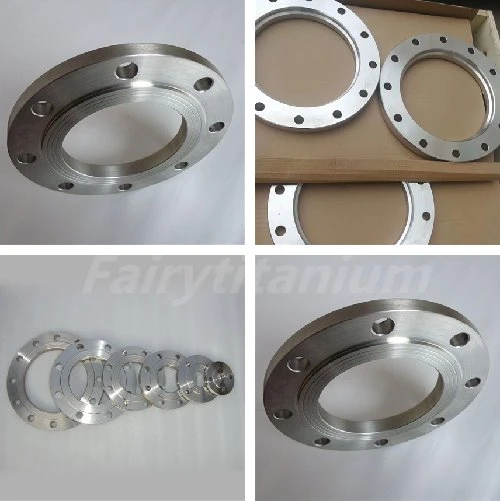

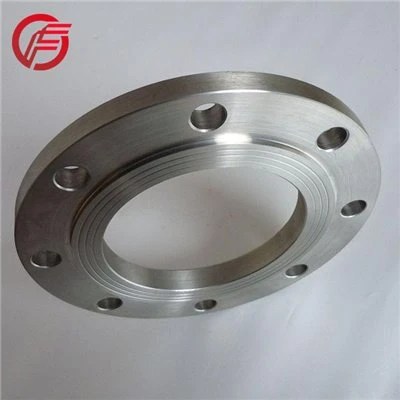

1. Gr2 Titanium PL flanšastaip pat vadinamas suvirinimo plokštės flanšu, tai yra dažniausiai naudojamas flanšas pramoninių vamzdynų montavime.
2. Galimi dydis ir standartai
Įvertinimas: Gr2 Gr12 ir kt.
Dydis: DN15 ~ DN600
Slėgis turi PN2.5, PN6, PN10, PN16, PN25 ir kt.
Standartai: ASME B16.5 EN 1092-1
3. Titanium Gr2 Ansi Flange PL savybės
lengvas
konservantas
nerūdijantis
4. Gr2 Titanium PL flanšo suvirinimo forma:plokščias suvirinimo flanšas yra įkišti vamzdį į flanšą, kad suvirintumėte.
5. Koks yra Titanium Gr2 Ansi Flange PL dydis PN16 pagal EN 1092-1?
| Nominalus dydis DN | Išorinis vamzdžio skersmuo A1 | Ryšio dydis | Flanšas storas | flanšo ID B1 | Nuožulnumo plotis b | ||||||
| Flanšas OD D | Varžto angos centrinio apskritimo skersmuo K | Varžto skylės skersmuo L | Varžtų skylių skaičius | Varžtas Th | |||||||
| A | B | A | B | ||||||||
| 10 | 17.2 | 14 | 90 | 60 | 14 | 4 | M12 | 14 | 18 | 15 | 4 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22.5 | 19 | 4 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27.5 | 26 | 4 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34.5 | 33 | 5 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43.5 | 39 | 5 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49.5 | 46 -- | 5 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | M16 | 19 | 61.5 | 59 | 5 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 8 | M16 | 20 | 77.5 | 78 | 6 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90.5 | 91 | 6 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 6 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M1 | 22 | 143.5 | 135 | 6 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170.5 | 161 | 6 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 12 | M20 | 26 | 221.5 | 222 | 8 |
| 250 | 273 | 273 | 405 | 355 | 26 | 12 | M24 | 29 | 276.5 | 276 | 10 |
| 300 | 323.9 | 325 | 460 | 410 | 26 | 12 | M24 | 32 | 328 | 328 | 11 |
| 350 | 355.6 | 377 | 520 | 470 | 26 | 16 | M24 | 35 | 360 | 381 | 12 |
| 400 | 406.4 | 426 | 580 | 525 | 30 | 16 | M27 | 38 | 411 | 430 | 12 |
| 450 | 457 | 480 | 640 | 585 | 30 | 20 | M27 | 42 | 462 | 485 | 12 |
| 500 | 508 | 530 | 715 | 650 | 33 | 20 | M30 | 46 | 513.5 | 535 | 12 |
| 600 | 610 | 630 | 840 | 770 | 33 | 20 | M30 | 52 | 616.5 | 636 | 12 |
Didesnį nei DN600 dydį taip pat galima užsisakyti pagal brėžinius, su mumis galite susisiekti telsales@tmsalloy.compasiteiravimui.
6. Kodėl verta rinktis mus?

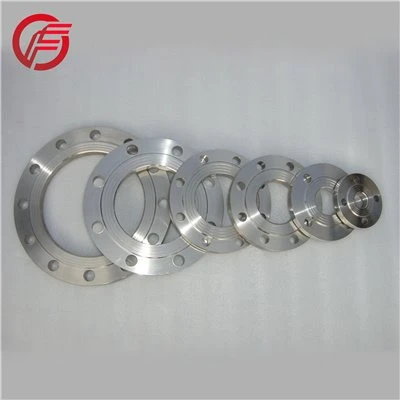

Kaip vedantisGr2 Titanium PL flanšastiekėjas Baoji mieste, Shaanxi, sandėlyje yra gr2 titano flanšas, pvz., DN15 ~ DN200. Mes naudojame aukštos kokybės žaliavas, titano kvadratai, titano blokai yra sandėlyje, greitas apdorojimas, turtinga patirtis, yra jūsų vieno langelio titano metalo tiekėjas, pirkite gr2 titano flanšą iš mūsų dabar.
